ГОСТ 21.613-2014 «Система проектной документации для строительства. Правила выполнения рабочей документации силового электрооборудования»

скачать в формате pdf
Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 ноября 2014 г. N 1835-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА
ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧЕЙ ДОКУМЕНТАЦИИ
СИЛОВОГО ЭЛЕКТРООБОРУДОВАНИЯ
System of design documents for construction.
Rules for execution of the working documentation
of power electrical equipment
ГОСТ 21.613-2014
Группа Ж01
МКС 01.100.30
Дата введения
1 июля 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной
стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные
положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты
межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила
разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Центр методологии нормирования и
стандартизации в строительстве" (ОАО "ЦНС") и Открытым акционерным обществом Ордена Трудового
Красного Знамени Всесоюзным научно-исследовательским проектно-конструкторским институтом
Тяжпромэлектропроект им. Ф.Б. Якубовского (ОАО ВНИПИ Тяжпромэлектропроект).
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (МГС)
(Протокол от 20 октября 2014 г. N 71-П).
За принятие проголосовали:
Краткое наименование страны
по МК (ИСО 3166) 004-97
Код страны по МК
(ИСО 3166) 004-97
Сокращенное наименование национального
органа по стандартизации
Беларусь
BY
Госстандарт Республики Беларусь
Казахстан
KZ
Госстандарт Республики Казахстан
Молдова
MD
Молдова-Стандарт
Россия
RU
Росстандарт
Таджикистан
TJ
Таджикстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2014
г. N 1835-ст межгосударственный стандарт ГОСТ 21.613-2014 введен в действие в качестве национального
стандарта Российской Федерации с 1 июля 2015 г.
5. Взамен ГОСТ 21.613-88.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном
указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном
указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта
соответствующее уведомление будет опубликовано в ежемесячном информационном указателе
"Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в
информационной системе общего пользования - на официальном сайте Федерального агентства по
техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает состав и правила оформления рабочей документации силового
электрооборудования предприятий, зданий и сооружений различного назначения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные
стандарты:
ГОСТ 2.302-68 Единая система конструкторской документации. Масштабы
ГОСТ 2.303-68 Единая система конструкторской документации. Линии
ГОСТ 2.317-2011 Единая система конструкторской документации. Аксонометрические проекции
ГОСТ 2.702-2011 Единая система конструкторской документации. Правила выполнения электрических
схем
ГОСТ 2.709-89 Единая система конструкторской документации. Обозначения условные проводов и
контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах
ГОСТ 2.710-81 Единая система конструкторской документации. Обозначения буквенно-цифровые в
электрических схемах
ГОСТ 2.721-74 Единая система конструкторской документации. Обозначения условные графические в
схемах. Обозначения общего применения
ГОСТ 2.755-87 Единая система конструкторской документации. Обозначения условные графические в
электрических схемах. Устройства коммутационные и контактные соединения
ГОСТ 21.001-2013 Система проектной документации для строительства. Общие положения
ГОСТ 21.101-97 <*> Система проектной документации для строительства. Основные требования к
проектной и рабочей документации
--------------------------------
<*> На территории Российской Федерации с 1 января 2014 г. действует ГОСТ Р 21.1101-2013.
ГОСТ 21.110-2013 Система проектной документации для строительства. Спецификации оборудования,
изделий и материалов
ГОСТ 21.114-2013 Система проектной документации для строительства. Правила выполнения эскизных
чертежей общих видов нетиповых изделий
ГОСТ 21.205-93 Система проектной документации для строительства. Условные обозначения
элементов санитарно-технических систем
ГОСТ 21.210-2014 <**> Система проектной документации для строительства. Изображения условные
графические электрооборудования и проводок на планах
--------------------------------
<**> Вводится в действие одновременно с настоящим стандартом.
ГОСТ 21.608-2014 Система проектной документации для строительства. Правила выполнения рабочей
документации внутреннего электрического освещения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных
стандартов в информационной системе общего пользования - на официальном сайте Федерального
агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному
информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января
текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за
текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом
следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без
замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 21.001, а также следующие термины с
соответствующими определениями:
3.1. Силовое электрооборудование: к силовому электрооборудованию относят:
- комплектные трансформаторные подстанции 6 (10)/0,4 (0,66) кВ;
- электрические сети для питания электроприемников напряжением до 1 кВ в пределах проектируемого
здания, сооружения;
- управляющие устройства электроприводов до 1 кВ систем вентиляции и кондиционирования воздуха,
водоснабжения, канализации и других механизмов общего (например, общецехового) назначения, если
электроприводы этих систем и механизмов поставляются без таковых.
3.2. Управляющее устройство электропривода: устройство, предназначенное для формирования
управляющих воздействий в электроприводе.
4. Общие положения
4.1. Рабочую документацию силового электрооборудования зданий и сооружений выполняют в
соответствии с требованиями настоящего стандарта, ГОСТ 21.101 и других взаимосвязанных стандартов
Системы проектной документации для строительства (СПДС).
4.2. В состав рабочей документации силового электрооборудования включают:
- рабочие чертежи, предназначенные для производства электромонтажных работ (основной комплект
рабочих чертежей марки ЭМ);
- эскизные чертежи общих видов нетиповых изделий, конструкций, устройств, монтажных блоков (далее
- эскизные чертежи общих видов нетиповых изделий), выполняемые по ГОСТ 21.114 (при необходимости);
- спецификацию оборудования, изделий и материалов, выполняемую по ГОСТ 21.110;
- опросные листы и габаритные чертежи (при необходимости);
- локальную смету (при необходимости).
4.3. В состав основного комплекта рабочих чертежей марки ЭМ, в общем случае, включают:
- общие данные по рабочим чертежам;
- схемы электрические принципиальные (далее - принципиальные схемы) комплектных
трансформаторных подстанций (КТП), питающей, распределительной и групповой сетей;
- принципиальные схемы управления электроприводами;
- схемы (таблицы) подключения;
- планы расположения электрооборудования и прокладки электрических сетей;
- кабельно-трубный или кабельный журнал (при необходимости);
- трубозаготовительную ведомость (при необходимости);
- ведомость заполнения труб кабелями и проводами (при необходимости).
Допускается включать в состав основного комплекта рабочих чертежей прямоугольные изометрические
проекции систем, полученные визуализацией трехмерной электронной модели систем.
Примечания
1. В рабочих чертежах силового электрооборудования для электроприводов технологического,
транспортного и другого оборудования, поставляемого без управляющих устройств, предусматривают только
подвод питания.
2. Установку низковольтных комплектных устройств (НКУ) и отдельных аппаратов, поставляемых
комплектно с технологическим, транспортным и другим оборудованием или предусмотренных в
документации на изготовление оборудования индивидуального изготовления, а также прокладку
электрических сетей между ними выполняют в рабочих чертежах установки этого оборудования, а подвод
питания - в рабочих чертежах силового электрооборудования.
4.4. Основной комплект рабочих чертежей марки ЭМ допускается в отдельных случаях объединять с
другими основными комплектами электротехнических рабочих чертежей. Объединенному основному
комплекту рабочих чертежей присваивают одну марку. Например, при объединении чертежей марки ЭМ с
рабочими чертежами марки ЭО допускается присваивать объединенному основному комплекту марку ЭОМ
или марку преобладающих рабочих чертежей.
5. Общие данные по рабочим чертежам
5.1. Общие данные по рабочим чертежам силового электрооборудования выполняют в соответствии с
ГОСТ 21.101.
5.2. Ведомость спецификаций, предусмотренную ГОСТ 21.101, в составе общих данных по рабочим
чертежам марки ЭМ не выполняют.
5.3. В общих указаниях в дополнение к сведениям, предусмотренным ГОСТ 21.101, приводят итоговые
данные (установленная и расчетная мощности) по расчету электрических нагрузок. Итоговые данные по
нагрузкам допускается приводить в кВА.
6. Рабочие чертежи и схемы
6.1. Принципиальные схемы
6.1.1. Принципиальные схемы комплектных трансформаторных подстанций, питающей,
распределительной и групповой сетей выполняют в соответствии с ГОСТ 2.702, ГОСТ 2.709, ГОСТ 2.710,
ГОСТ 2.721, ГОСТ 2.755 и требованиями настоящего стандарта.

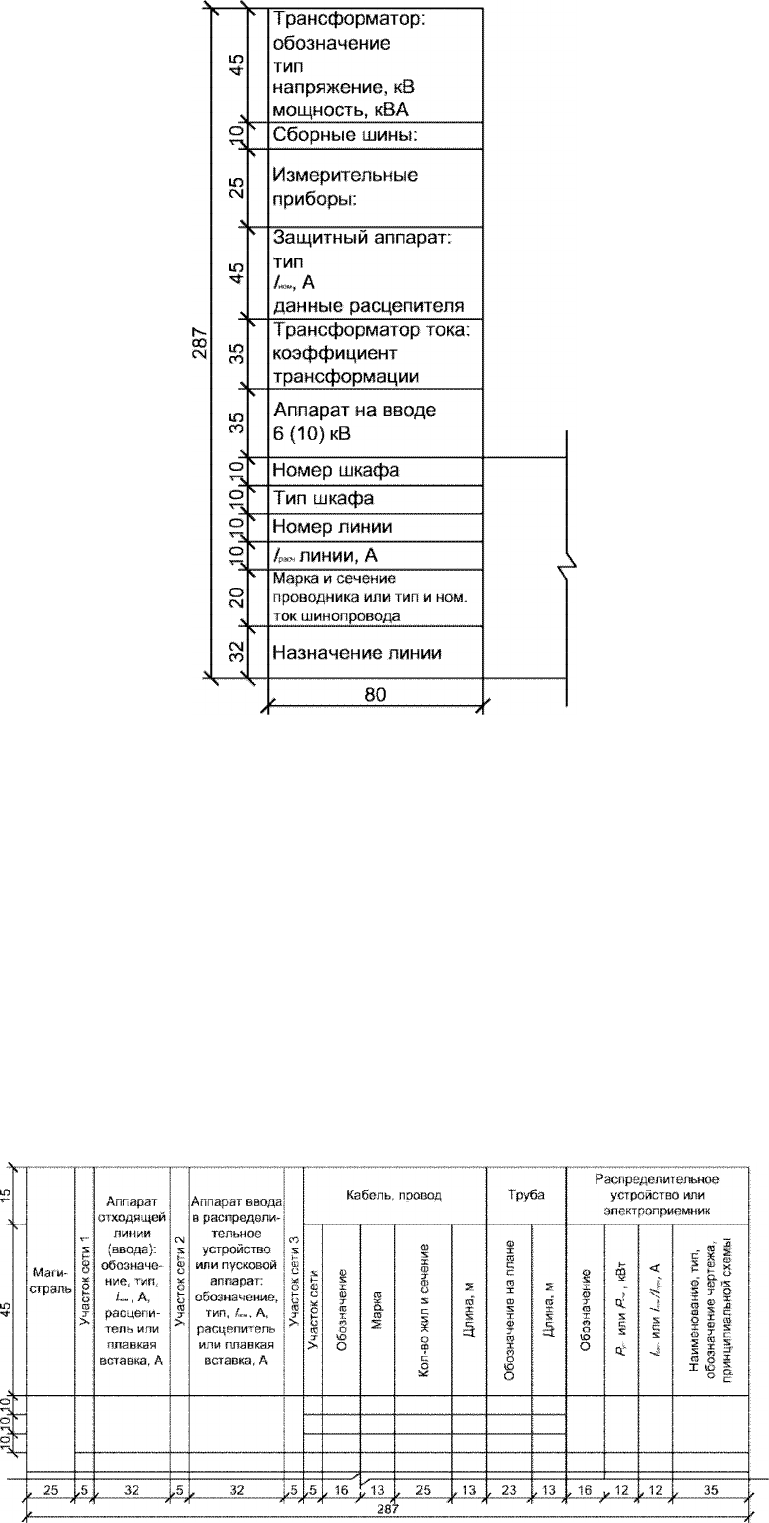

6.1.2. Боковик принципиальной схемы КТП выполняют по форме 1.
Форма 1
Допускается изменять форму и графы боковика принципиальной схемы КТП при условии, что в
измененной форме содержатся все технические данные, предусмотренные формой 1.
Для двухтрансформаторных КТП с устройством автоматического включения резерва кроме данных,
предусмотренных формой 1, указывают нагрузку в аварийном режиме при выходе из строя одного из
трансформаторов.
6.1.3. Допускается принципиальную схему КТП выполнять на разных листах.
Пример выполнения принципиальной схемы КТП приведен на рисунке А.1 (Приложение А).
6.1.4. Принципиальную схему питающей сети (от трансформаторной подстанции, питающей
магистрали до распределительного устройства или электроприемника) выполняют в виде таблицы по форме
2.
Форма 2
Принципиальная схема питающей сети
Полную версию документа Вы можете скачать по ссылке, указанной выше

перейти на страницу раздела


Популярные услуги: Инженерные изыскания, Строительная экспертиза, Технический надзор, Обследование зданий и сооружений, Оценка
Фото-видео галерея
  • Презентация "Электромонтажные работы"
  • Презентация "Подключение электрической мощности"
  • Презентация "Обследование зданий и сооружений"
  • Работа экспертов на объекте. Строительно-техническая экспертиза внутрипоселковых дорог.
  • Презентация "Судебная экспертиза"
  • Презентация "Строительная экспертиза и обследование зданий и сооружений"
  • Практическая тренировка по тушению пожара первичными средствами пожаротушения для работников ведущей Строительной площадки Санкт-Петербурга.
  • Видео отзывы о работе компании "ИНДЕКС"
  • Строительно-техническая экспертиза объемов и стоимости выполненных ремонтных работ в нежилом здании по адресу: г. Москва, ул. Озерная, д.46
  • Фоторепортаж. Электромонтажные работы.
  • Обследование объектов реконструкции завода ООО «Кока-Кола ЭйчБиСи Евразия» в Санкт Петербурге.
  • Участие Генерального директора Экспертного центра "ИНДЕКС" в эксперименте по присоединению к электросетям.
  • Фоторепортаж. Работа экспертной группы на объекте.
  • Фоторепортаж. 4 августа 2015 года.
  • Строительно-техническая экспертиза здания кафе, расположенного по адресу: Москва, Кожухово, мкрн. 2-3, корп. 27
  • Строительно-техническая экспертиза трассы для проведения шоссейно-кольцевых автомобильных гонок серии Формула-1 в городе Сочи.
  • Объект оценки недвижимого имущества для целей страхования, Москва, пр. Научный, д. 17
  • Работа экспертов на объекте: ж/д станция Фруктовая участка Голутвин-Рязань Московской железной дороги
  • Строительно-техническая экспертиза объемов и стоимости выполненных ремонтных работ в нежилом здании по адресу: г.Москва, ул. Александра Солженицына, д.17, стр.9
  • Обследование здания кинотеатра "ЗВЕЗДНЫЙ" в Москве.

Контакты:

Адрес: 119021, Москва, ул. Тимура Фрунзе, 16, стр. 3,
въезд со стороны Большого Чудова переулка

E-mail: info@indeks.ru

Схема проезда

Телефоны:

+7 (495) 786-35-11

+7 (800) 777-79-63

Факс:

+7 (495) 786-35-12

© 1995-2024 Экспертный центр «Индекс»

Все права защищены

Карта сайта карта сайта

Мы в соцсетях
